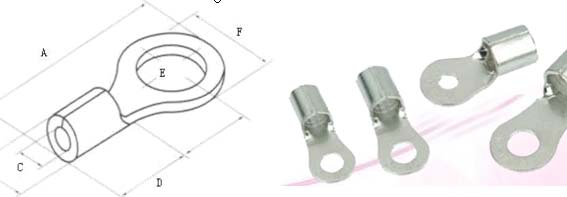

国产圆型裸接线端子头OT

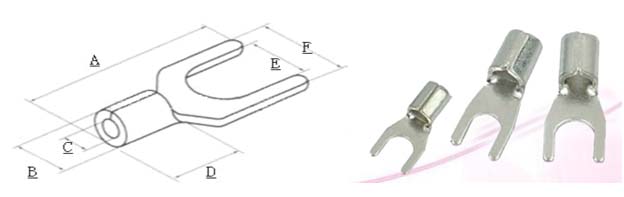

国产叉型裸接线端子头UT

编号	型号	插入导线载面	前		后		总长A
			宽度F	内圆直径E	长度D	内径C
1	UT1-3	0.75-1	5.5	3.1	5	1.8	14.5
2	UT1-4		6.8	4.1			15
3	UT1.5-3	1.2-1.5	5.5	3.1	5	2.2	14.5
4	UT1.5-4		7	4.1			15.5
5	UT1.5-5		8.5	5.1			17
6	UT1.5-6		10	6.1			19.5
7	UT2.5-3	2-2.5	5.8	3.1	5	2.7	19.5
8	UT2.5-4		7	4.1			16
9	UT2.5-5		8.5	5.1			18
10	UT2.5-6		10	6.1			20

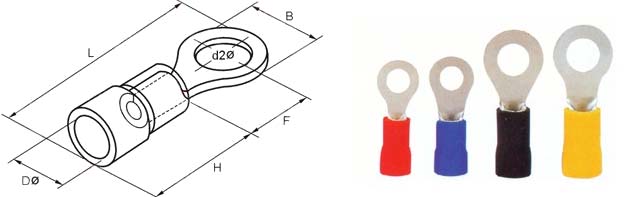

圆型绝缘接线端子头

导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A
编号	尺寸							颜色
	型号	美制螺栓号	螺栓口直径	B	L	F	H	D
			d2	mm	mm	mm	mm	mm
1	RV1.25-3.2	#4	3.2mm	5.7	17.8	4.95	10	4.3
2	RV1.25-3.7S	#6	3.7mm	5.7	17.8	4.95
3
4
5	RV1.25-4S	#8	4.3mm	6.6	20.1	6.3
6	RV1.25-4L	#8	4.3mm	8	21.5	7
7	RV1.25-5	#10	5.3mm	8	21.5	7
8	RV1.25-6	1/4	6.5mm	11.6	27.5	11.1
9	RV1.25-8	5/16	8.4mm	11.6	27.5	11.1
10	RV1.25-10	3/8	10.5mm	13.6	31.6	13.9
导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A
11	RV2-3.2	#4	3.2mm	6.6	17.8	4.3	10	4.9
12	RV2-3.7S	#6	3.7mm	6.6	17.8	4.3
13
14
15	RV2-4S	#8	4.3mm	6.6	21	7
16	RV2-4L	#8	4.3mm	8.5	22.5	7.75
17	RV2-5S	#10	5.3mm	8.5	22.5	7.75
18
19	RV2-6	1/4	6.5mm	12	27.6	11
20	RV2-8	5/16	8.4mm	12	27.6	11
21	RV2-10	3/8	10.5mm	13.6	30.2	13.9

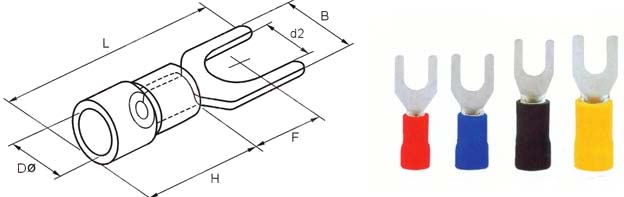

叉型绝缘接线端子头

编号	型号	尺寸							颜色
		美制螺栓号	螺栓口直径	B	L	F	H	D
			d2	mm	mm	mm	mm	mm
导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A
1	SV1.25-3.2	#4	3.2mm	5.7	21.2	6.5	10	4.3	红
2
3
4	SV1.25-4S	#8	4.3mm	6.4	21.2	6.5
5	SV1.25-4M	#8	4.3mm	7.2	21.2	6.5
6	SV1.25-4L	#8	4.3mm	8.1	21.2	6.5
7	SV1.25-5S	#10	5.3mm	8.1	21.2	6.5
8	SV1.25-5L	#10	5.3mm	9.5	21.2	6.5
9	SV1.25-6S	1/4	6.5mm	9.5	21.2	6.5
10
导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A
11	SV2-3.2	#4	3.2mm	5.7	21.2	6.5	10	4.9	蓝
12	SV2-3.7S	#6	3.7mm	5.7	21.2	6.5
13
14	SV2-4S	#8	4.3mm	6.4	21.2	6.5
15	SV2-4M	#8	4.3mm	7.2	21.2	6.5
16	SV2-4L	#8	4.3mm	8.1	21.2	6.5
17	SV2-5S	#10	5.3mm	8.1	21.2	6.5
18	SV2-5L	#10	5.3mm	9.5	21.2	6.5
19	SV2-6S	1/4	6.5mm	9.5	21.2	6.5
20
导线截面：2。5-4mm2(美国线规14-12) 最大电流:lmax=37A
21	SV3.5-4	#8	4.3mm	8	24.8	7.7	12.5	6.2	黑
22	SV3.5-5	#10	5.3mm	8	24.8	7.7
23	SV3.5-6	1/4	6.5mm	12	28	12.1
